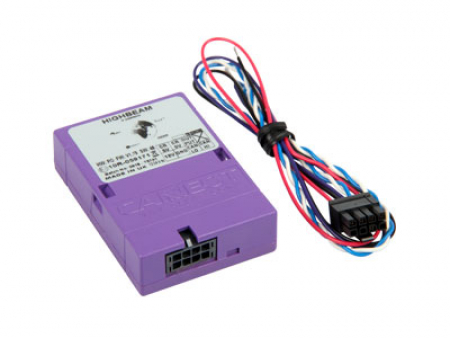

Lisävalojen Asennusrele Can-Väylään Canm8

Lisävalojen Asennusrele Can-Väylään Canm8

Jos autosi valot on CAN-väylä ohjattu, herätevirtaa ei välttämättä löydy suoraan auton omien pitkien takaa. Herätteen saamiseksi tarvitset siihen tarkoitetun CAN-väylä ohjainlaitteen. CAN-väylä ohjainlaite tulisi liittää oikeaan väyläjohtoon herätteen saamiseksi, joko suoraan johtoon liittämällä tai käyttämällä johdon ympärille asennettevaa haistelijaa. Ohjainlaite ei korvaa tavallista relettä vaan ohjainlaite toimii välittäjänä väylästä saadun signaalin ja kytkentäsarjan releen kanssa.

HUOM! Releen tarrasta löytyy QR-koodi, josta pääset valmistajan sivuille lataamaan automallikohtaisen asennusohjeen. Ohje on mahdollista ladata neljä kertaa, joten asennusohje kannattaa tallentaa puhelimeen.

Led- indikaattorin merkitykset:

Vilkkuva punainen: Etsii CAN-tietoa
Pysyvä punainen: CAN Data vastaanotettu, mutta ajoneuvon tyyppiä ei ole vielä tunnistettu.
Pysyvä vihreä: CAN Data vastaanotettu ja ajoneuvo tyyppi on tunnistettu.
Johtojen järjestys:

Valkoinen - CAN Hi
Sininen - CAN Lo
Musta - Maa
Punainen - 12V/Virta
Purppura - Kaukovalon ulostulo
Varmista aina ennen asennusta oikeat väyläliittimet auton maahantuojalta. Asennuksen tulisi tehdä siihen pätevä koulutettu henkilö. Emme vastaan laitteen väärinkytkennästä johtuvista vahingoista, auton takuun raukeamisesta ohjainlaitteen asennuksen vuoksi.
