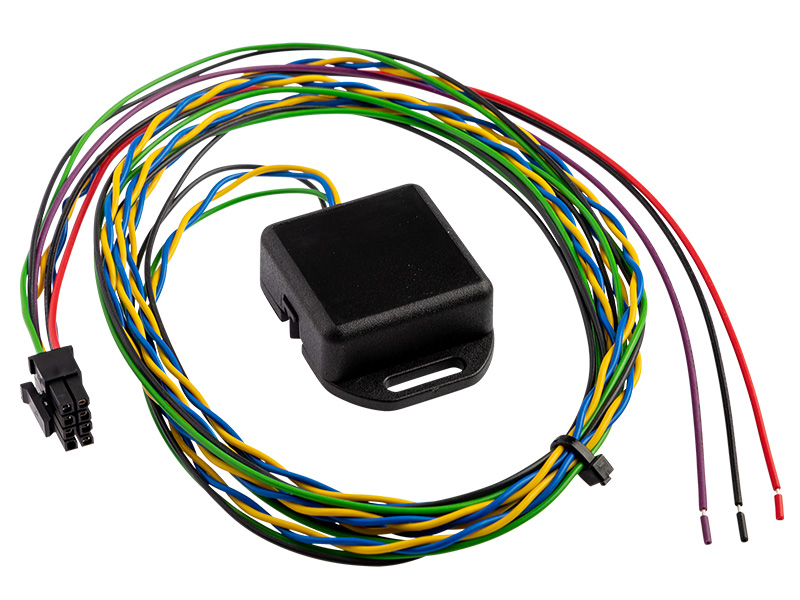

CANM8 Can-väylän Induktiivinen lukija

CANM8 Can-väylän Induktiivinen lukija

Laite mahdollistaa CAN-väylän tietojen lukemisen CAN-väylä ohjainlaitteelle johtoeristeiden päältä ilman suoraa kontaktia. OE tyyliin ilman alkuperäisiin johtoihjin kajoamista.

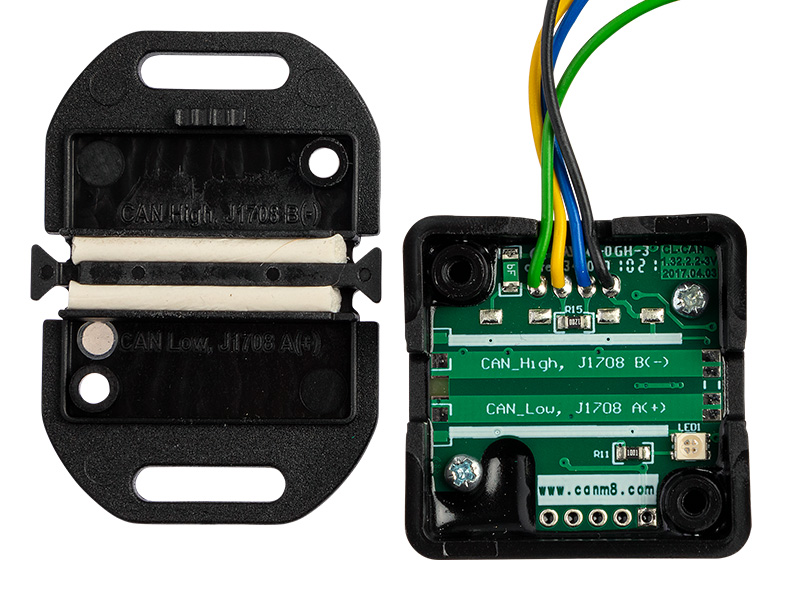

Yhteensopiva valikoimassa olevien CANM8 ohjainlaitteiden kanssa. CAN-LO ja CAN-HI johdot tulisi tunnistaa ja asettaa ne suorana merkittyihin kouruihin lukijassa.

Lukijan takana led indikaattori: ilmaisee virheettömän toiminnan
Lukija kiinnitetään CAN-väylän johtojen ympärille: kiristys kahdella ruuvilla takaa pitävän kiinnityksen
Induktiivisen toiminnan ansiosta säilyvät johdot ja siten myös takuut ennallaan
Induktiivisen lukijan johtojen kytkennät:

Punainen: 5V virtalähtöön Can-ohjainlaitteseen ( CR5V)
Musta: 0V porttiin Can-ohjainlaitteeseen ( CR0V)
Valkoinen: CAN-HI - kytketään Can-ohjainlaitteseen CAN-HI porttiin (CAN HI)
Vihreä: CAN-LO - kytketään Can-ohjainlaitteen CAN-LO porttiin (CAN LO)
