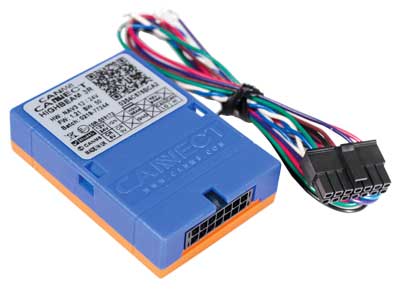

3-kanavainen CAN-väylä rele CANM8 CANNECT HIGHBEAM-3R

3-kanavainen CAN-väylä rele CANM8 CANNECT HIGHBEAM-3R

Ohjainlaitteella saadaan kytkettyä CAN-väylällisen ajoneuvon omien valojen mukaan toimiva lisävalo (Heräte johtosarjan releelle). Ohjainlaite ei korvaa tavallista relettä vaan ohjainlaite toimii välittäjänä väylästä saadun signaalin ja kytkentäsarjan releen kanssa.
Lisäksi rele tunnistaa, kun auton virta on kytketty, sekä sen, kun auton peruutusvalot palavat ja antaa myös näistä 12V 1A herätevirran esim. lisävalojen parkkivaloa tai lisäperuutusvaloja varten.
Esimerkiksi lisävaloissa oleva parkkivalo saadaan palamaan helposti yhtä aikaa auton omien parkkivalojen kanssa, tai silloin, kun virta kytketään päälle.
"avain paikallaan" -toiminto mahdollistaa yhteensopivissa ajoneuvoissa "virta päällä" -signaalin pysymisen aktiivisena virran katkaisun jälkeenkin, mikäli avain on yhä virtalukossa.

CANM8 3R 3-kanavaisen ohjainlaitteen kytkennät:

Peruutusvalo (ruskea johto) - 12V (max 1A) kun auotn peruutusvaihde kytketään ja peruutusvalo syttyy
Virta päällä (violetti johto) - 12V (max 1A) kun virta on päällä (tai yhteensopivissa ajoneuvoissa kun avain on virtalukossa)
Pitkät valot (vihreä johto) - 12V (max 1A) pitkien valojen ollessa päällä
Can-LO (sininen johto) - Kytketään auton Can-väylä CAN-LO johtimeen
CAN-HI (valkoinen johto) - Kytketään auton Can-väylä CAN-HI johtimeen
Maa (musta johto) - Kytketään maahan (runkoon tai akun miinus napaan)
Virta (punainen johto) - Kytketään 12V virtalähteeseen
Led-indikaattorin statukset:

Vilkkuva punainen: Etsii Can-väylä tietoa
Punainen: Can-signaali löytynyt, mutta auton mallia ei tunnistettu
Vihreä: Can-signaali löytynyt, auton malli tunnistettu
